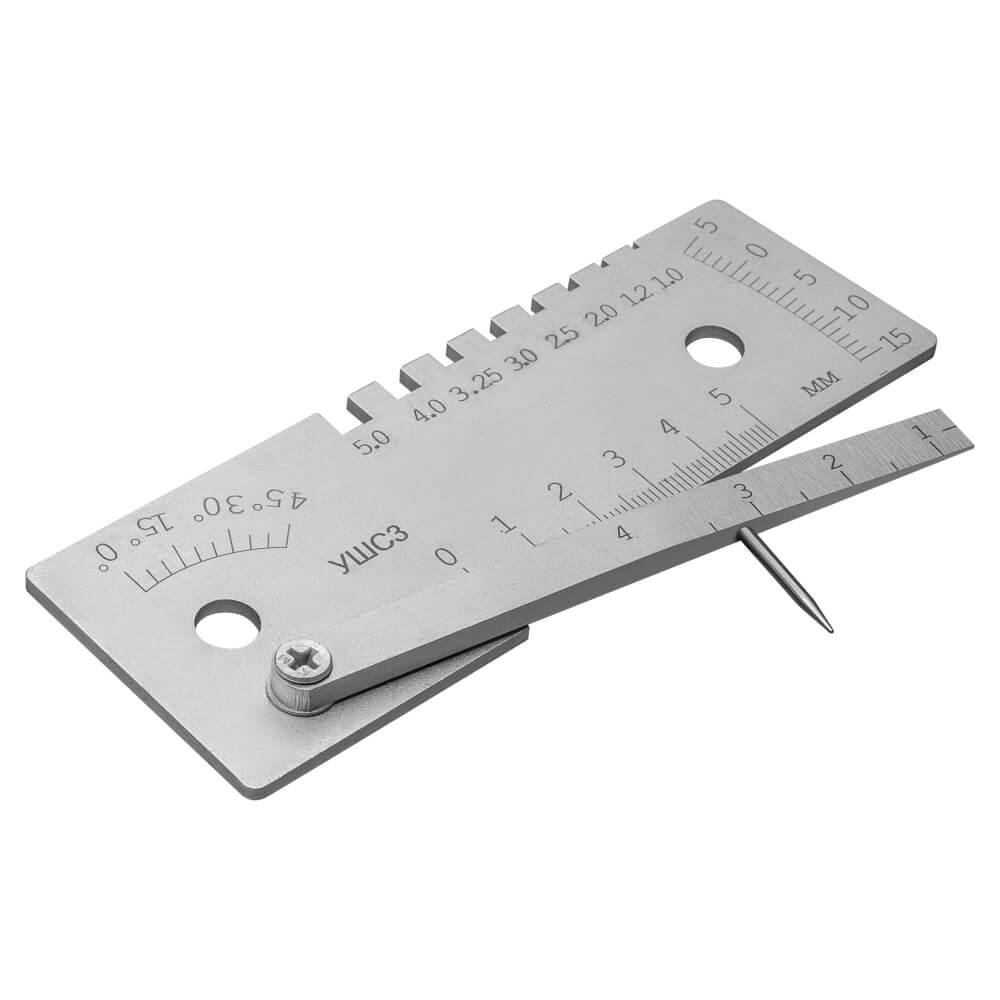

Шаблон сварщика УШС-3 предназначен для визуально-измерительного контроля стыкуемых деталей, параметров стыкового шва и дефектов, а также, для контроля сварочных электродов и элементов разделки под сварной шов.
Острый наконечник (указатель) измерительного движка шаблона сварщика используется для измерения вогнутости корня стыкового шва и глубины подрезов, шкала на измерительном движке – для величины зазора.
На основании шаблона размещены пазы, которые позволяют измерить диаметр электродов или сварочной проволоки.
На продольном ребре шаблона расположена шкала для измерения величин притупления и ширины шва.
Также, шаблон оснащен дуговыми шкалами для измерения высоты усиления шва и углов скоса кромок.
Крупные измерительные шкалы шаблона обеспечивают удобство считывания показаний даже в сварочной маске.
