1 450 руб.

Трубная струбцина позволяет зажимать крупноформатные заготовки. Трубной она называется только потому, что несущим стержнем такой струбцины служит стальная труба.Труба в комплект поставки не входит, на фотографии изображена для понимания конструкции.

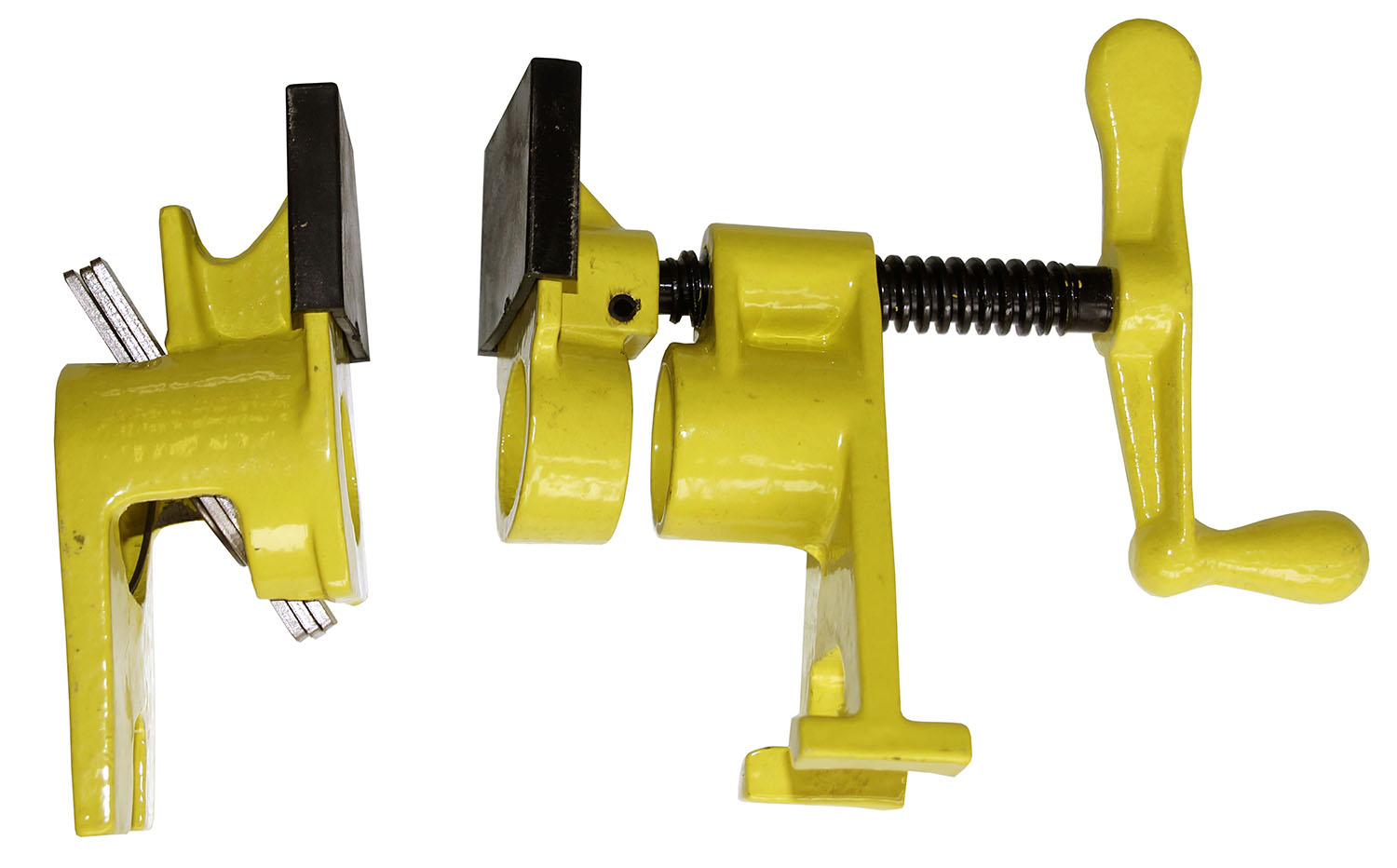

Длина струбцины зависит от трубы, которую Вы будете использовать. Обычно используют трубы метр-полтора, редко - два метра. Со струбцинами 3/4" используется трёхчетвертная труба (3/4 дюйма).Запрещается использовать трубу, имеющую какие-либо повреждения или неровности наружной стенки: искривление, следы коррозии, отверстия, вмятости и т.д., а также тонкостенную трубу или трубу, деформация которой устранялась шлифованием. Участок трубы, получивший повреждения вследствие зажима при нарезании резьбы (допускаются только незначительные повреждения поверхности без деформации), необходимо отшлифовать, промаркировать и для расположения опорной части струбцины не использовать. Корпусную деталь струбцины с воротком необходимо зафиксировать на трубе. Для этого с одной стороны трубы нарезают резьбу. Резьба выполняется обычная трубная, которую нарезают клуппом или плашкой. Вторая корпусная деталь струбцины - опорная - фиксируется на трубе при затягивании струбцины с помощью зажимных пластин. В обычном состоянии зажимные пластины поджаты пружиной, чтобы опорная часть струбцины не перемещалась свободно по трубе. Опорная часть струбцины перемещается по трубе без применения инструментов. Ни для фиксации, ни для перемещения опорной части струбцины никакие инструменты не требуются: зажимные пластины отжимаются просто рукой. Опорная часть вращается вокруг трубы, что позволяет зажимать заготовки сложной формы, и легко снимается с трубы, что позволяет продевать трубу сквозь относительно небольшие круглые отверстия в заготовках или опорных элементах. При износе контактной кромки зажимных пластин рекомендуется перевернуть пластины, и они прослужат ещё столько же. Вороток закручивают только рукой, не прилагая чрезмерных усилий и не применяя какие-либо рычаги и т.п.

Для усиления зажимного эффекта и достижения равномерности при зажиме используют большее количество струбцин. При склейке щитов струбцины для равномерного зажима располагают по обе стороны щита попеременно в шахматном порядке. Количество струбцин зависит от размеров щита, обычно используют 5 и более трубных струбцин. При чрезмерно длинной трубе возможно соскальзывание струбцины с заготовки. Чтобы этого избежать, используют подходящие дополнительные струбцины для прижима трубной струбцины к заготовке. Для удержания ряда трубных струбцин на заготовке используют две доски и две дополнительные струбцины любой конструкции с каждой стороны трубных струбцин (в общей сложности 4 доски и 4 дополнительных струбцины).

Данная струбцина не предназначена для зажима труб и других круглых заготовок. Цвет струбцины может отличаться от представленного на фотографиях.

Аналоги:
Струбцина трубная 1/2" Код 20067
Струбцина трубная 3/4" Код 20068
Струбцина трубная 1/2" 600мм в сборе Код 53216
Струбцина трубная 3/4" 600мм в сборе Код 53033
Струбцина трубная 1/2" 1000мм в сборе Код 53217
Струбцина трубная 3/4" 1000мм в сборе Код 53032
Струбцина трубная 1/2" 1400мм в сборе Код 53358
Струбцина трубная 3/4" 1400мм в сборе Код 53359

ФилиалНаличие
Воронеж, Ленинский пр-т, 111а2
Воронеж, Олеко Дундича, 32
Воронеж, Остужева, 5а2
Воронеж, Софьи Перовской, 65а2
Воронеж, Текстильщиков, 2д2
Воронеж, Хользунова, 252
Воронеж, б. Победы, 352
Ростов-на-Дону, Вавилова, 71Б/12
Старый Оскол, мкр. Майский, 52
Старый Оскол, мкр. Приборостроитель, 312

Итого: 20

* Информация о наличии обновляется каждые 3 часа с 8:00 до 19:00.

Товар, который остался в каком-либо магазине или на складе в единственном экземпляре, скорее всего, является витринным образцом и может иметь следы пребывания в торговом зале.

Если Вы не нашли нужное количество товара в нужном филиале из числа Пунктов Выдачи, оформляйте заказ на сайте, и мы постараемся доставить товар в этот филиал как можно быстрее. Заказать товар в любом другом магазине Энкор (который не является Пунктом Выдачи) или узнать в нём наличие товара Вы можете, обратившись непосредственно в этот магазин.

Если Вы заказываете с доставкой по России или странам Таможенного Союза товар, которого нет на складе, то нам потребуется дополнительное время для его доставки на склад отгрузки (Центральный склад). По Воронежу – 1-2 дня, из Курска и Ст. Оскола – 3-5 дней, из Ростова-на-Дону – 4-7 дней. Рекомендуем ознакомиться с условиями оплаты и с условиями доставки товара.

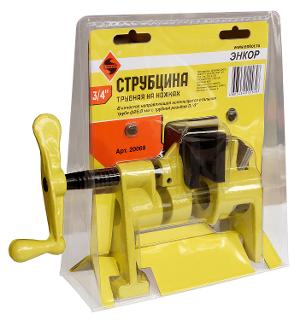

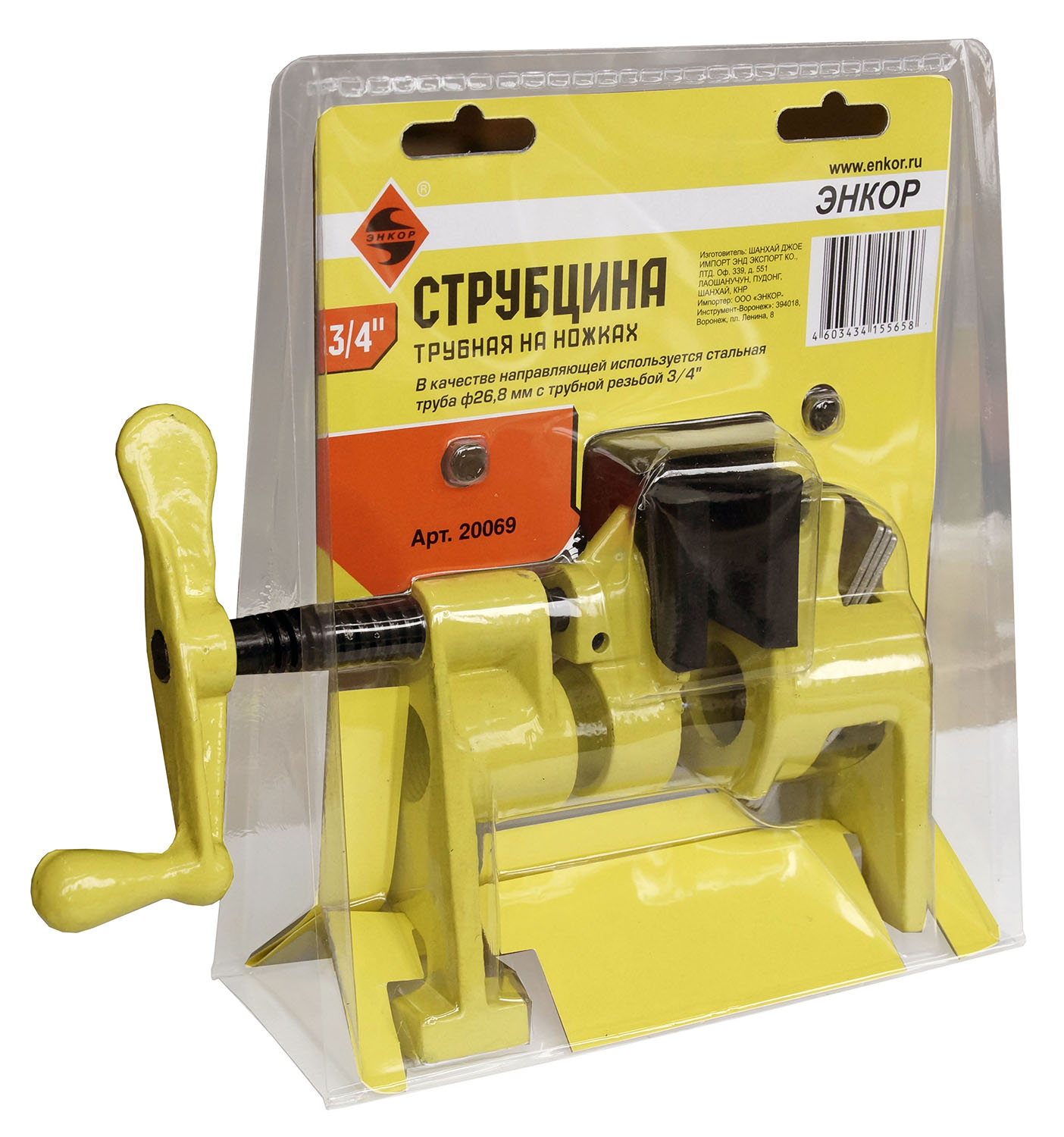

Трубная струбцина 3/4" на ножках Энкор (20069)

Энкор
Код 20069
  • Масса нетто
    1.4 кг
  • Тип струбцины
    трубная
  • Диаметр трубы, мм
    26.9
  • Материал губок
    металл
  • Материал рамы
    металл
