Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды.
Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее через отверстия струенаправляющего устройства поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка с установленным на ней магнитом (ведущая магнитная муфта).
Вода, пройдя измерительную камеру, поступает через выходные отверстия струенаправляющего устройства в выходной патрубок счетчика. Технические характеристики: Диаметр условного прохода Ду, мм.: 40 Расход воды Qmin, м3/час: Класс В: 0,2 Класс А: 0,4 Расход воды Qn, м3/час: 10 Расход воды Qmax, м3/час: 20 Емкость индикаторного устройства, м3: 99999 Цена наименьшего деления индикаторного устройства, м3: 0,001 Диапазон рабочих температур для учета воды: 5 до 90°С Максимальное рабочее давление воды не более, МПа: 1,6 Порог чувствительности, м3/ч: 0,5Qmin

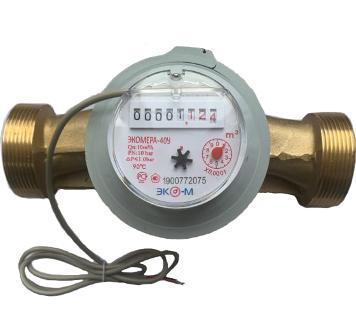

Счетчик воды универсальный одноструйный импульсный ДУ40 ЭКОМЕРА Э-40ОУИ-200-СК
